Como interpretar los esquemas hidráulicos

El proposito principal de un esquemas hidráulicos es primitir al personal de mantenimiento trazar el recorrido del fluido de componente a componente del hidráulicos sistema.

Los símbolos esquemáticos hidráulicos son un componente básico del circuito hidráulico. Los símbolos para sistemas hidráulicos son para interpretación funcional y comprenden uno o más símbolos de función. La siguiente lista contiene símbolos esquemáticos hidráulicos según DIN ISO 1219.

¿Qué símbolos denotan componentes hidráulicos?

Oleoductos

Las tuberías en los circuitos hidráulicos se muestran con líneas que conectan los elementos.

Conducción de trabajo

Las líneas de control están representadas por una línea de puntos.

Conducción de trabajo mando

La dirección del flujo de fluido se indica mediante flechas, si es necesario. Algunas líneas son designadas por letras:

Las líneas de conexión muestran el punto sombreado.

Las líneas de conexión

Si las líneas se intersecan en el diagrama pero no están conectadas, entonces se dibuja un arco en el punto de intersección.

Buck

El fluido hidráulico se coloca en el tanque. El tanque conectado a la atmósfera se muestra en el circuito hidráulico.

tank

Un tanque cerrado, como un hidroacumulador, se muestra como un circuito cerrado.

Acumulador hidráulico

Filtrar

El filtro se representa en forma de un diamante con una línea de puntos. Esta es la línea que simboliza el elemento de filtro.

Filtrar

Bomba

El símbolo de la bomba es el círculo dentro del cual se dibuja un triángulo relleno (flecha). Este triángulo muestra la dirección de movimiento del fluido. las bombas se indican mediante un círculo, con una flecha triangular que indica la dirección del flujo de fluido.

El símbolo de la bomba

Si la bomba muestra dos triángulos, entonces esta es una bomba reversible.

bomba reversible

Si el símbolo tiene una flecha dibujada en diagonal, significa una bomba variable.

bomba variable

Motor hidraulico

El símbolo del motor hidráulico es similar a un símbolo de bomba. El triángulo dentro del contorno se gira 180 grados. Un triángulo muestra la dirección de suministro de fluido a un motor hidráulico, en este caso, la flecha indica la dirección de suministro de fluido al motor hidráulico.

Hydraulic  motor

Si el símbolo muestra dos triángulos, es un motor hidráulico reversible.

motor hidráulico reversible

Si la flecha se dibuja diagonalmente en el símbolo, entonces es un motor hidráulico variable.

motor hidráulico variable title=

Cilindro hidráulico

Cilindro hidráulico es un equipo para la transformacion de energia hidraulica en energia mecanica (movimiento lineal).

Los símbolos del cilindro hidráulico de doble acción muestran líneas de suministro de fluido a las cavidades del pistón y la barra.

cilindro hidráulico de doble acción

Un cilindro hidráulico con un émbolo (simple efecto) se muestra como:

cilindro hidráulico con un émbolo

Válvulas distribuidoras

Para denotar un válvula distribuidora, se dibujan varios cuadrados. Cada cuadrado simboliza 1 posición del carrete. Si la válvula distribuidora tiene dos posiciones, entonces se dibujan dos cuadrados. Las líneas dibujadas en el cuadrado muestran qué canales están conectados en esta posición.

Válvula distribuidoras - circuito

Aquí se muestra una línea de 4 (cuatro líneas A, B, P, T están conectadas a la válvula de distribución), una válvula de control de tres posiciones (tres cuadrados).

El circuito muestra la posición neutral del carrete de la válvula de control. En este ejemplo, en la posición neutral de la válvula de distribución, los canales P y T están interconectados, A y B están conectados.

la posición neutral

La válvula de distribución puede conmutar conectando otros canales.

En el cuadro a la izquierda, se muestra que cuando la válvula de control cambia, las líneas P y B, A y T se conectarán. Esta conclusión se puede hacer al mover virtualmente el símbolo de la válvula de control hacia la derecha.

las líneas P y B, A y T se conectarán

En el cuadro de la derecha, se muestra que cuando la válvula distribuidora cambia a otra posición, las líneas P y A, B y T se conectarán.

las líneas P y A, B y T se conectarán

Válvula distribuidora de trabajo que se muestra en el video.

Para cambiar la válvula, necesita mover el carrete. Esto se puede hacer de varias maneras.

Tipos de accionamiento

Los controles se muestran utilizando símbolos.

Tipos de accionamiento

El circuito muestra una válvula de 4 vías con control de solenoide y retorno por resorte.

4 way directional valve

Válvula limitadora

La figura muestra el símbolo de la válvula limitadora.

Válvula secuencial

La flecha indica la dirección de flujo del fluido.

El circuito muestra que tan pronto como la fuerza de presión en la línea de control se hace mayor que la fuerza del resorte ajustable, la flecha se desplazará hacia un lado y la válvula se abrirá.

Válvula reguladora de presión

La figura muestra el símbolo de la válvula reguladora de presión.

Válvula  de presión

Válvula antirretorno

Válvula antirretorno

La válvula antirretorno permite que el fluido fluya en una dirección y que cierre su flujo en la dirección opuesta. Esto también se muestra en el circuito.

Cuando el líquido fluye de arriba a abajo, la bola (círculo) se deslizará de la silla, indicada por dos líneas.

Cuando el líquido fluye desde abajo hacia arriba, la bola presionará contra la silla y no permitirá que el líquido fluya en esta dirección.

Los circuitos de la válvula antirretorno pueden representar un resorte que presiona la bola hacia la silla.

Válvula de fluido

La resistencia hidráulica o el estrangulamiento no regulado en los circuitos representan dos líneas curvas.

Posibilidad de regulación, se muestra con una flecha. Válvula de fluido ajustable se designa como:

Throttle valve - hydraulic circuits

Instrumentos de medición

En los sistemas hidráulicos, se utilizan instrumentos: manómetro, medidor de flujo, indicador de nivel, la designación de estos dispositivos se muestra a continuación. Manómetro, medidor de flujo, indicador de nivel.

Instrumentos de medición


Identificación de referencia según ISO 1219

Conducción de trabajo
Conducción de trabajo
Conducción de trabajo mando
Conducción de trabajo mando

Transformation de la energia

Motor hidráulico
1 direction to flow
motor
Acumulador hidráulico
Acumulador hidráulico
Cilindro de doble efecto
Cilindro de doble

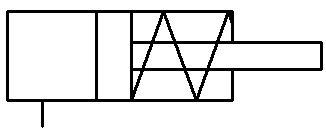

Cilindro de simple efecto
Cilindro

Válvulas de mando

2/2 vías
2 2 Válvulas de mand
3/2 vías
3 2 vías
4/2 vías
4 2 hvías
5/2 vías
5 2 vías

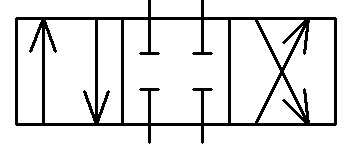

4/3 vías
4 3 vías

Válvulas direccionales hudraulicas

El número de vías nos indica el número de conexiones que tiene la válvula, el número de posiciones es el número de maniobras distintas que puede realizar una válvula. Estas posiciones están representadas en los esquemas hidráulicos por cuadrados que en su interior indica las uniones que realizan internamente la válvula con las diferentes vías y la dirección de circulación del líquido.

Válvulas

Válvula secuencial
Válvula secuencial
Válvula reguladora de presión
Válvula reguladora de presión
Válvula de estrangulación
Válvula de estrangulación
